Das Trainingssystem für Windkraftanlage wurde für die Untersuchung von Asynchrongeneratoren in Windenergieanlagen erstellt.
LERNZIELE:
- Funktion des einfach gespeisten Asynchrongenerators
- Funktion des doppelt gespeisten Asynchrongenerators
THEMEN:
- Direkte Kopplung des Stators eines Asynchron-Kurzschlussläufergenerators an das Netz.
- Betrieb des Asynchron-Kurzschlussläufer-Generators über einen rückspeisefähigen 4-Quadranten-Umrichter mit der Vollumrichtung für den Stator bei einer konstanten Frequenz von 50 Hz.
- Betrieb des Asynchron-Kurzschlussläufer-Generators über den 4-Quadranten-Umrichter mit der Vollumrichtung für den Stator bei unterschiedlichen Frequenzen mit einer drehzahlvariablen Fahrweise bei Drehzahlen für den 4-poligen Generator zwischen ca. 1250 und 2150 Umdrehungen je Minute.
- Einsatz des Generators als doppelt gespeister Asynchrongenerator mit Anbindung des Rotors über den 4-Quadranten-Umrichter an das Netz.
AUSSATTUNG:

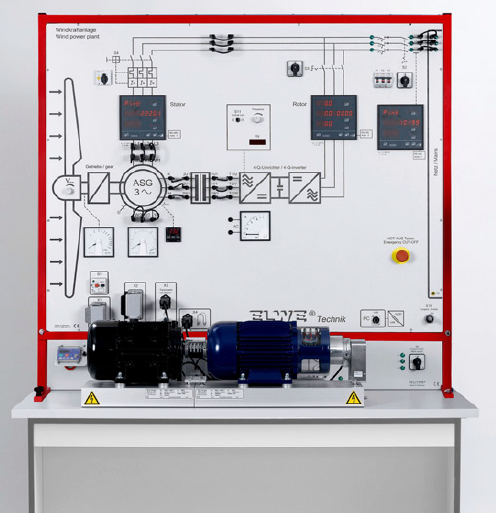

- Versuchsstand mit Asynchrongenerator, Windsimulator und 4-Quadranten-Frequenzumrichter.
- Der Lernende erarbeitet sich zunächst die Grundlagen zur Erzeugung von Elektroenergie durch Nutzung der im Wind vorhandenen Bewegungsenergie.
- Er lernt verschiedene in der Praxis üblicher Anbindungen des Asynchrongenerators an das Netz zur Energieableitung kennen.
- Insbesondere wird auf die Wichtigkeit der Einhaltung der richtigen Drehrichtung des Generators hingewiesen und der Lernende erkennt den Übergang vom Motor zum Generator mit steigender Drehzahl.
ZIELGRUPPE:
- Dieses System ist für den Bereich Energietechnik in Technikerschulen und in Universitäten für Bachelor- und Masterstudiengänge geeignet.
- Voraussetzung ist ein Grundverständnis der Asynchronmaschine.
